Mod X0 单路流量采集通讯模块
产品介绍
1.1 产品概述
Mod X0 流量模块为单通道采集模块，可直接连接一路霍尔脉冲水流传感器，为传感器供电、采集脉冲信号、计算瞬时流量与累计流量。支持标准 Modbus‑RTU 协议读写寄存器，广泛用于农业种植、自来水系统、工业自动化、物联网、无人机、智能家居等场景。
1.2 产品功能
支持标准 Modbus‑RTU 通讯协议
地址、波特率可设置修改，掉电保存
内置看门狗，通电指示灯，永不宕机
DC5‑24V 宽电压输入，防反接、过压/过流/短路保护
防静电、雷击浪涌，抗干扰性强
提供 PC 端“物联伴侣”调试软件，支持参数配置与修改
1.3 产品特点

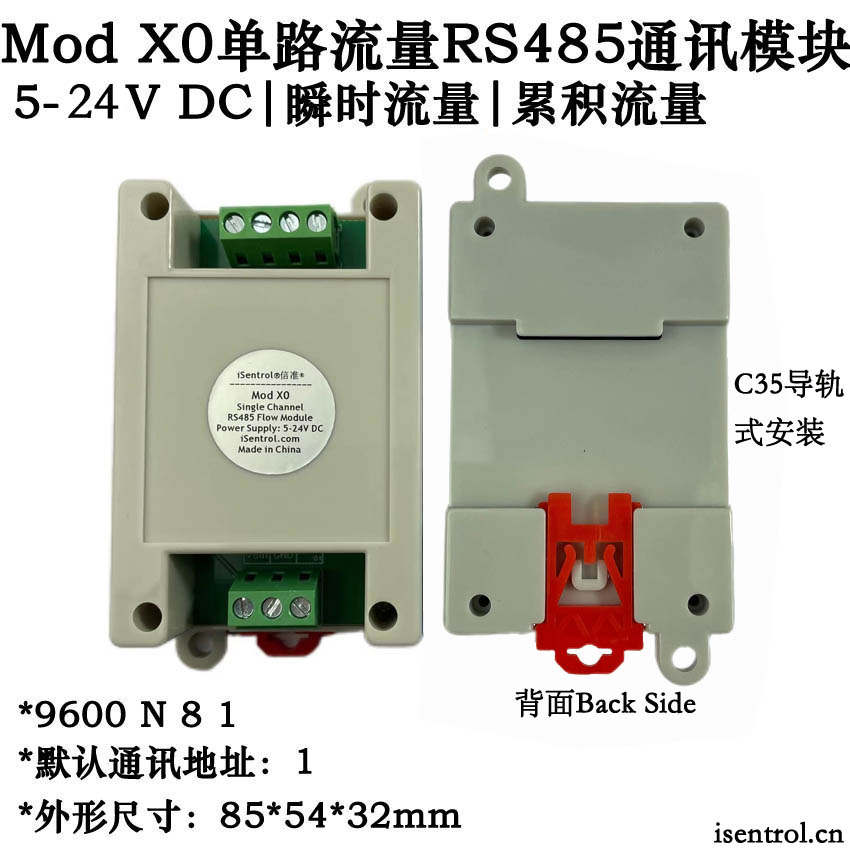

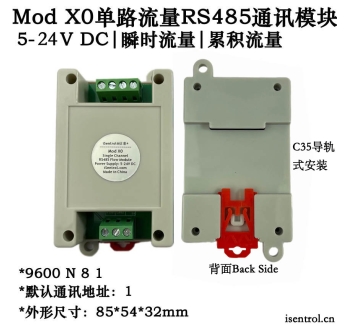

高速、高性价比、高精度、高可靠性、工业级；标准 C35（35mm）U 型通用导轨安装，安装便捷。
1.4 产品参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 5‑24VDC |
| 供电电流 | ＜20mA@24VDC |
| 通讯地址 | 1‑247 |
| 波特率 | 4800/9600/19200/115200bps |
| 通讯距离 | 0‑1000 米（可中继延长） |
| 工作温度 | ‑20℃~60℃ |
| 安装方式 | 35mm 标准导轨 |
| 外形尺寸 | 85*54*32(mm) |

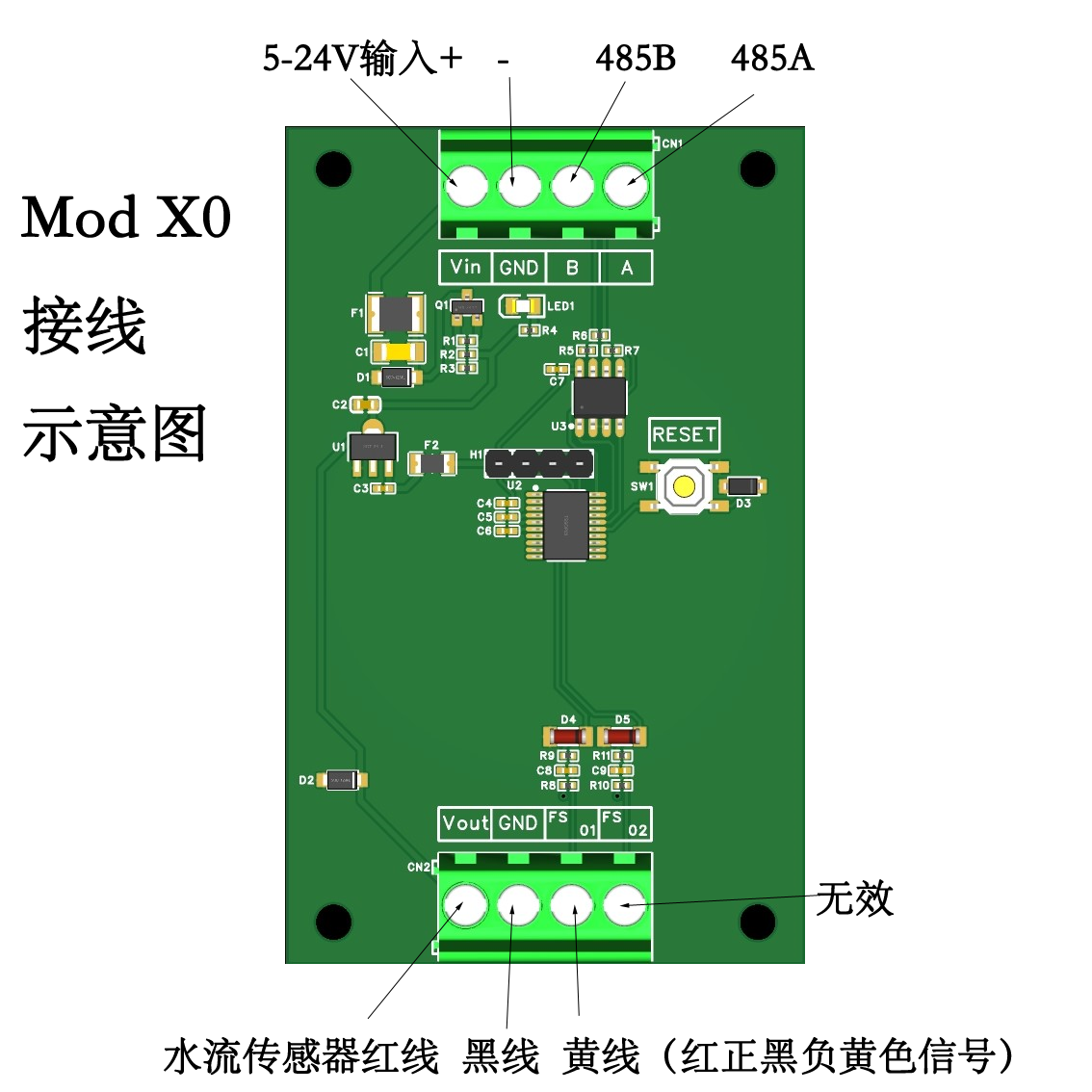

1.5 产品接线
上端：
Vin：电源正
GND：电源负
B：RS485 负端
A：RS485 正端

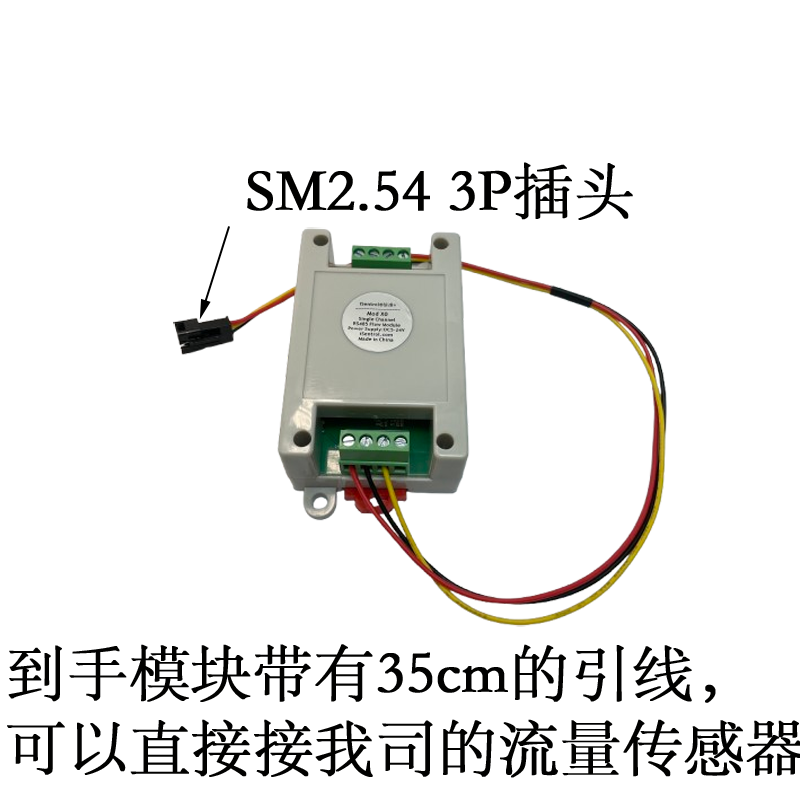

下端：
Vout：输出电源正（接传感器红线）
GND：输出电源负（接传感器黑线）
FS01：流量信号输入（接传感器黄线）
SW01+、SW01‑：未使用
通讯协议
2.1 支持指令
读保持寄存器：0x03
写单个寄存器：0x06
写多个寄存器：0x10
2.2 默认通讯参数
地址：1
波特率：9600bps
数据位：8bit
停止位：1bit
校验：无
2.3 关键寄存器定义
0000H（40001）：波特率（0=2400，1=4800，2=9600，3=19200，4=115200）
0001H（40002）：设备地址（1‑247）
0002H（40003）：小数位数
0003H（40004）：K 值（写入值=实际值×100）
0004‑0007H：永久累计流量（高、低、小数、脉冲）
000D‑0010H：临时累计流量（高、低、小数、脉冲）
0011H（40018）：瞬时流量（值÷100，单位 L/min）
0012H（40019）：实时脉冲数
2.4 常用指令
读瞬时流量：01 03 00 11 00 01 D4 0F
修改地址为 2：01 06 00 01 00 02 59 CB
永久累计流量清零：01 10 00 04 00 04 08 00 00 00 00 00 00 00 00 47 B5
读永久累计流量：01 03 00 04 00 03 44 0A
2.5 硬件重置
按住 RESET 键上电，保持 10 秒，恢复地址=1、波特率=9600bps。
2.6 注意事项
地址、波特率、K 值修改后需重启生效
清零累计流量前先关水，60 秒后再操作
临时累计流量断电清零；永久流量每 60 秒存一次（变动＞1L 才记录）
累计流量计算：总流量=高位×65536+低位+小数位÷100
最大累计流量：约 42.9 亿升
